Ürün Seçim Hesaplama Aracı

Dalgıç Pompa (Kuyu)Hidrofor (Bina)Kablo Kesiti

Dinamik su seviyesi (m)

Yatay mesafe (m)

İhtiyaç debisi (m³/h)

Kuyu çapı4" kuyu6" kuyu

BeslemeMonofaze 220VTrifaze 380V

Kablo uzunluğu (m)

HİDROLİK HESAP

Toplam manometrik yükseklik: 57 mSS (5.7 bar)

Dinamik seviye + yatay eşdeğeri52 m

Boru sürtünme kaybı (%10)5.2 m

Tahmini motor gücü1.2 HP (0.9 kW)

Önerilen kablo kesiti3×2.5 mm² flat su altı kablosu · ~6 A

Önerilen boru çapı (v=1.8 m/s)1¼" / Ø32

ÖNERİLEN MODELLER

EN UYGUN

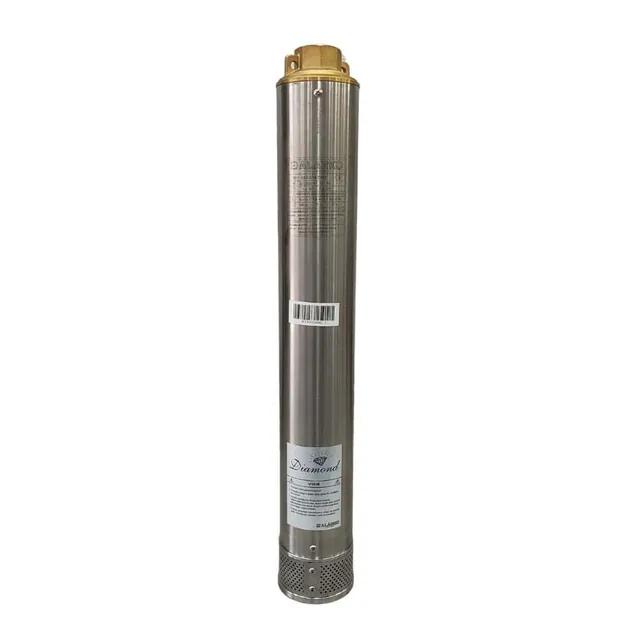

4SD4/10 DMD

10 kademeli · 1 HP motor

3 m³/h debide 62 mSS basınç (pay: %7.5)

Kod: 10.14.065.0032

İletişime GeçÜrün detayı →

ALTERNATİF 1

4SD2/16 DMD

16 kademeli · 1 HP motor

3 m³/h debide 58 mSS basınç (pay: %1.4)

Kod: 10.14.065.0026

İletişime GeçÜrün detayı →

ALTERNATİF 2

4SD6/9 DMD

9 kademeli · 1,5 HP motor

3 m³/h debide 61 mSS basınç (pay: %7.3)

Kod: 10.14.065.0039

İletişime GeçÜrün detayı →

Bu araç yön göstermek için hazırlanmıştır; kuyu verimi (saat litre), dinamik seviye ölçümü ve tesisat detayları nihai seçimi etkiler. Hesaplamalar DIN 1988 eşzamanlılık katsayıları ve %3 gerilim düşümü sınırına göre yapılır. Katalog verileri Alarko 4"/6" dalgıç pompa ve ALDH hidrofor fiyat listelerinden alınmıştır.
